Как подобрать фитинги

Фитинг представляет собой деталь, главная задача которой, соединять вместе трубы. Кроме того, его используют для осуществления перехода на больший или меньший диаметр труб или их разветвления. Сейчас, фитинг американка  используется во многих сферах, от промышленной до коммунальной. Эта деталь незаменима в тех случаях, когда есть необходимость изменить направление магистрали или закончить ее.

Для изготовления фитинга используют разнообразные материалы: сталь, латунь, полимеры (полиэтилен, полипропилен). Чтобы выбрать оптимальный вариант, возьмите во внимание, из какого материала произведены трубы в вашем доме. Для монтажа фитинга существуют различные типы соединения: сварной, резьбовой, фланцевой и прочее.

Наш ассортимент: [products (90092,56205,73537)]

Как выбрать фитинг

Чем отличаются фитинги разных брендов? Почему цена на один и тот же фитинг разных производителей отличается в 2 раза? Мы расскажем вам всю правду о сантехнических фитингах.

Устройство и назначение

Фитинг состоит из полого корпуса и отводов, через которые стыкуется с участками трубопровода. На отводах имеется резьба, штуцер или раструб с гладкими стенками для сварного соединения.

Основная задача, которую решают с его помощью, — соединить трубы и собрать их в единую магистраль.

Наряду с этим выпускают фитинги, приспособленные для:

• Подсоединения отводов, ответвлений.
• Перекрытия каналов.
• Переходов на трубы другого сечения, другого материала.
• Регулировки скорости рабочего потока.
• Сборки и разборки канала.
• Перехода на другой вид соединения.
• Регулирования температуры в системах теплых полов и обогрева труб.

Преимущества и недостатки

Основной плюс фитингов в том, что отпадает необходимость сваривать стыки металлических отводов. Работа с фитингами не требует большого опыта и высокой квалификации. Многие монтажные операции с их применением можно сделать самому, не приобретая дорогого оборудования.

Их использование заметно снижает трудоемкость монтажных работ. Через муфты-переходники можно совмещать трубы разных сечений, материалов. К недостаткам некоторых видов фитингов относят невозможность их повторного применения, высокую цену, обязательность специального оборудования.

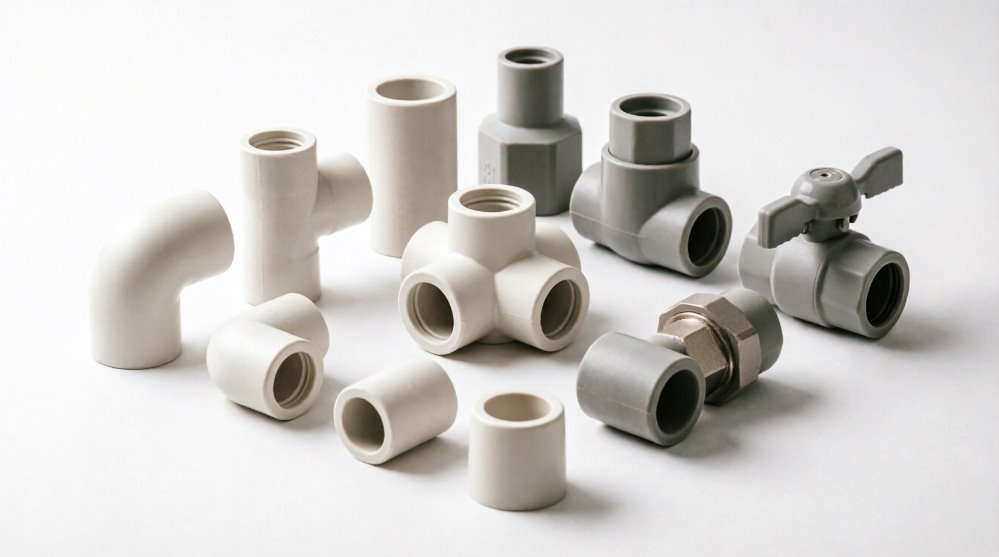

Классификация и виды

Чтобы разобраться в многообразии фитинговой продукции, рассмотрим их разновидности. Фитинги делят на группы в зависимости от назначения, материала, варианта установки.

По назначению

По своему функциоалу они делятся на:

• Угловые — меняют направление магистрали, как правило, на 90 градусов.

• Тройники, крестовины — предназначены для присоединения отводов к основной магистрали.

• Муфты — ими стыкуют прямолинейные участки коммуникаций.

• Заглушки — наглухо закрывают торцы каналов.

• Сгоны — применяют для соединения участков трубопровода, которые невозможно стянуть и прикрутить.

• Американки — разъемные соединения с накидной гайкой и резиновым уплотнителем.

• Переходники — для перехода на отвод другого диаметра, резьбы, материала. Могут сделаны в виде любого фитинга: ниппеля, футорки, муфты и т. д.

По материалу

Фитинги могут быть:

1. Стальные. Производят из легированной, углеродистой стали или нержавейки. Надежны при высоких температурах. До сих пор активно используются в металлических, пластиковых системах отопления и водоснабжения.
2. Чугунные. Классика отопительных сетей. Применяются для работы с чугунными батареями.
3. Латунные. Термостойкие и прочные. Широко распространены, применяются в отопительных системах как со стальными, так и с пластиковыми отводами.
4. Полипропиленовые. Отличаются отсутствием коррозии, термостойкие. Применяются в отопительных системах с использованием труб из полипропилена.

По виду установки

1. Резьбовые. Оснащаются наружной или внутренней резьбой как с обеих сторон, так и с одной. Могут иметь цилиндрическую, коническую, левую или правую резьбу.
2. Сварные. Применяются в полипропиленовых и стальных трубопроводах. Если в первом случае нужны недорогой паяльник и элементарные навыки, то во втором — более дорогое оборудование, инструменты, квалификация сварщика.
3. Компрессионные или обжимные. Принцип действия основан на затягивании гайкой обжимного кольца. Применяются при сборке из любого материала, могут служить переходниками.
4. Пресс-фитинги. С их помощью получают неразъемные соединения. Для опрессовки нужен специализированный пресс.
5. Фитинги под пайку. Применяются для пайки медных отводов. Нужны горелка, специальный припой. Соединение служит весь срок функционирования медного трубопровода.

Какие фитинги лучше подходят для подключения радиатора отопления

Для стальных батарей набор включает:

• Пробки.
• Промывочный кран.
• Контргайку.
• Сгоны.

На верхних этажах многоэтажек потребуется кран Маевского.

В настоящее время вместо сгонов используют американки: на один радиатор достаточно двух штук. Эти фитинги, комбинированные с кранами и дросселями.

Из арматуры в обвязке радиатора используют шаровые краны, дроссели, термоголовку.

Для системы отопления лучше подбирать связующие элементы, изготовленные из бронзы или латуни.

Для радиаторов в полипропиленовых сетях выпускают готовые наборы фитингов. Они включают 4 переходника с одного размера резьбы на другой, кран Маевского, ключ для него, крепления. Резьбовые соединители укомплектованы уплотнителями.

Полипропиленовые трубы и фитинги: технические характеристики

Для получения более полного представления о том, что за собой представляет этот материал, чем отличаются трубы из полипропилена от других аналогичных изделий, следует более подробно рассмотреть его характеристики.

Теплопроводность

Характеризуется низким коэффициентом теплопроводности, что и объясняет отсутствие на его поверхности конденсата. Этот эффект обеспечивается за счет температуры изделий из полипропилена, которая практически не отличается от температуры теплоносителя.

Прочность

Хочется еще раз напомнить о том, что прочность полипропилена достаточно высока. Но, если резко надавить и попытаться согнуть такую трубу, то есть риск столкнуться с таким неприятным явлением, как трещины. В то же время, если подобный процесс будет протекать медленно, то труба отреагирует на это только сгибанием. Подобная особенность приобретает особую актуальность при использовании этого материала для водопроводных труб, которые при эксплуатации не рассчитаны на механическое воздействие.

Стойкость

По сравнению с металлом полипропилен лучше переносит воздействие неблагоприятных сред. Риск разрушения материала возникает лишь в том случае, если полипропилен будет в течение продолжительного времени взаимодействовать сильнодействующей кислотой либо подвергаться сильному нагреву. Поэтому материал прекрасно переносит контакт с примесями и солями, которые содержит водопроводная вода.

Термоустойчивость

в пределах — 15 градусов Цельсия

Следует также обратить внимание на ряд положительных температурных характеристик этого материала:

• t хрупкости = -5… -15°C;
• t размягчения = ~140°C;
• t плавления = 130-170°C.

Причиной различия по температуре плавления следует назвать чистоту материала и степень кристаллизации его молекул. Для чистого изотактического полипропилена температура плавления находится на уровне в 171 градус Цельсия. При этом аналогичное явление для кристаллизованного полипропилена наступает уже при 330 градусах Цельсия. Достаточно высокой температурой плавления отличается полипропилен, используется на промышленных предприятиях. Речь идет о температуре 160-166 градусов Цельсия.

Линейное расширение

Выбирая конструкции из полипропилена, следует помнить о важном моменте, из-за которого для отдельных водопроводных систем этот материал не может применяться. Таковым следует назвать высокий коэффициент теплового расширения, из-за которого в момент нагрева материала фрагмент конструкции из полипропилена длиной 1 метр может растянуться как минимум на 10 мм при условии, что трубу нагревают в диапазоне 20-90 градусов Цельсия. Эту техническую характеристику следует назвать основным недостатком материала при использовании его для производства труб, предназначенных для использования в системах водопровода и отопления. Известны методы, с помощью которых можно устранить этот дефект.

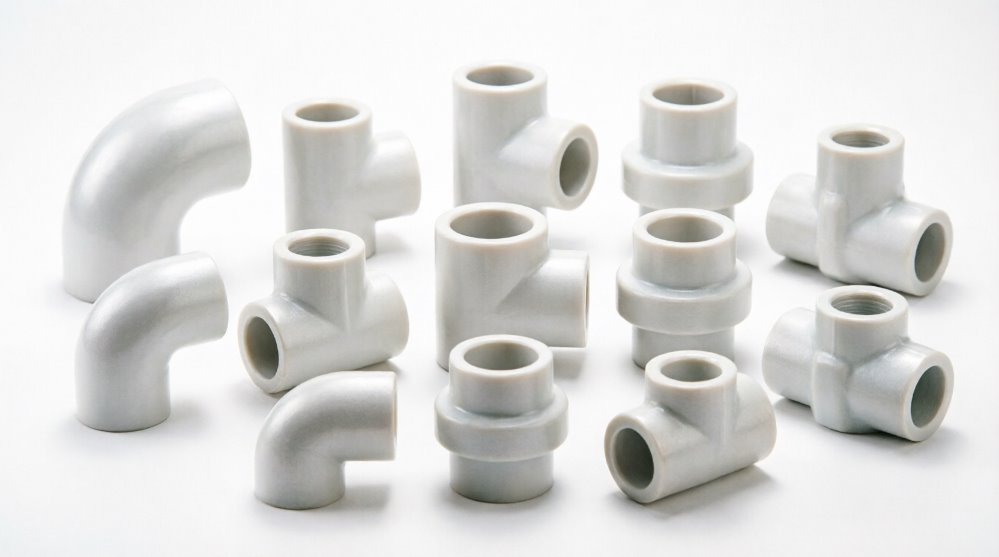

Технические характеристики полипропиленовых фитингов

Понимание технических аспектов , позволит установить их правильно. Фитинги тоже состоят из полипропилена, мы можем принять к большинству предложений на рынке те же характеристики, что и относят к трубам. Собственно, среди технических характеристик современных полипропиленовых труб и фитингов, выделяют:

• Плотность. Этот критерий позволяет добиться высокого сопротивления нагрузкам, низкому истиранию от времени, а также твердости и прочности разрушения. Средняя плотность составляет 0,91 кг на кубический сантиметр.
• Теплопроводность. Как и полипропиленовая труба, фитинг не образует конденсат на поверхности, благодаря низкому коэффициенту теплопроводности. Именно поэтому трубы из полипропилена удобно монтировать под напольной поверхностью либо в стенах, что добавляет дополнительной прочности.

Технические характеристик труб и фитингов

• Высокая прочность. При правильной пайке мы гарантированно получаем надежное соединение, что прослужит нам долгие десятилетия. Главное, не просверлить корпус соединения, не сгибать, не подвергать нагрузкам на разрыв. Современные соединители легко выдерживают давление до 10 атмосфер воды.
• Благодаря химически неактивной среде, изделия легко переносят воздействие бетона, штукатурки и других отделочных материалов. Их вместе с трубами можно эксплуатировать на предприятиях и заводах, во влажных или слишком сухих условиях.
• Устойчивость к воздействию температур. Здесь в расчёт стоит брать тип жидкости, а также использование соединителей и поворотов внутри помещения или снаружи. Не рекомендуется, чтобы соединение подвергалось воздействию отрицательных температур, поскольку под расширением воды при замерзании, полипропилен легко может лопнуть. Температура хрупкости фиксирована значением от — 5 до -15 градусов. Не стоит забывать и про износ. Чем выше температура носителя, тем меньше служит изделие. Считается, что заводы-изготовители испытывают полипропилен при температуре до 40 градусов Цельсия.

Пример деформации под действием высокой температуры

Отсюда вытекает другая техническая особенность, как линейное расширение. Благодаря этому критерию материал растягивается на одном метре минимум на 10 мм, при эксплуатации теплоносителя от 40 до 90 градусов по Цельсию.





Технология соединения полипропиленовых труб

Состыковку и соединение полипропиленовых труб можно выполнить посредством воздействия на их концы высокой температуры, путем установки соединительных фитингов, или посредством склеивания.

Аппарат для сварки полимерных изделий можно взять в аренду в строительном центре

С применением сварки

Соединить полипропиленовые трубы своими руками невозможно без так называемого «утюга» – сварочного аппарата, работающего от электросети.

Не имея необходимых навыков в работе с устройством, перед выполнением основных манипуляций стоит потренироваться. Пробные состыковки дадут возможность определить силу надавливания и «поймать» оптимальный период выдержки. Поэтому материалы стоит приобрести с небольшим запасом.

1. В местах будущей стыковки на трубах выполняют срезы, торцы тщательно зачищают. На торцах с помощью маркера делают пометки, указывающие на глубину погружения концов в нагревательное устройство. Сам паяльник разогревают до 270°С.
2. На насадки раскаленного паяльника строго перпендикулярно надевают концы труб и элементы соединения.
3. Выдержав 10-15 секунд для расплава, разогретые элементы снимают с насадок и соединяют между собой, слегка придавливая, но не проворачивая.
4. Состыкованные детали оставляют на несколько минут в зафиксированном положении до полного остывания.

Если все выполнено правильно, то на месте спайки образуется монолитное соединение без впадин и «наплывов».

При сварочном соединении труб, диаметр которых превышает 40 мм, применяют раструбную пайку. Но эту работу лучше поручить специалисту, имеющего профессиональное оборудование.

Совет: Для создания прочных узлов элементы нагревают изнутри, а трубы – снаружи. При состыковке разогретых деталей по внутренней поверхности труб может образовываться небольшой бугорок, уменьшая проходимость трубы. Предупредить это можно путем продувки конструкции.

«Холодный» способ

Это использование компрессионных фитингов. Для соединения полипропиленовых труб фитингами помимо основных элементов необходим лишь обжимной ключ.

Герметичность достигается за счет резинового уплотнителя, который зажимают этим ключом

1. Выполнив срезы на концах, проверяют перпендикулярность кромки. С помощью мелкозернистой шкурки или проволочной мочалки зачищают торцы от заусениц.
2. На конец изделия надевают стяжную гайку, направляя ее резьбой в сторону фитинга. После нее надевают компрессионное кольцо, размещая его длинным скосом к фитингу.
3. На подготовленный торец нанизывают фитинг, вставляя его до упора о внутреннюю поверхность гнезда.
4. Затягивают стяжную гайку, проверяют систему на герметичность.

В случае обнаружения течи при пробном запуске воды, все стыки уплотняют, а соединение подтягивают.

Клеевой вариант

В отличие от сварочного метода, предполагающего горячее воздействие, склеивание полипропиленовых труб осуществляется в холодном режиме. В основе метода лежит растворение наружной поверхности пластиковых элементов под действием химических соединений.

Клей наносят только на предварительно очищенные и обезжиренные торцы

Залогом прочности соединений является выбор состава. При изготовлении клеевых составов производители добавляют в них вещества, выступающие компонентом полимерных труб. Поэтому при выборе клея стоит отдать предпочтение составам, предназначенным для работы с полипропиленовыми изделиями. Состав накладывают тонким слоем, потом состыковывают и фиксируют в неподвижном положении на 10 секунд. Герметичность стыков склеенных элементов проверяют уже через 15-20 минут, а испытание трубопровода на прочность – спустя сутки.

Диаметры: сортамент по ГОСТ Р 52134-2003

Этот ГОСТ описывает сортамент для труб из любого вида пластика, например полипропилен и его сополимеры (модификации). В таблице указаны размеры полипропиленовых труб (диаметр и толщина стенок) в зависимости от того, на какое рабочее давление рассчитана.

На что стоит обратить внимание

Перед покупкой фасонных деталей нужно осмотреть их на предмет трещин и повреждений. Посадочные места не должны быть деформированы.

Материал

Материал, из которого они изготавливаются, должен соответствовать материалу полипропиленовой трубы и речь здесь не идет о других видах пластика, совсем наоборот. Существует четыре вида полипропилена, применяемого для изготовления сантехнических изделий:

• PPH – самый простой его вид, используется только для холодного водоснабжения.
• PPB – блок-сополимер полипропилена, характеристики чуть выше.
• PPR – самый распространённый полипропилен, подходит и для горячей и для холодной воды.
• PPRCT – термостабилизированный PPR, может использоваться для транспортировки жидкостей до 90 0С.

Диаметр

Еще одним важным фактором при подборе фасонных деталей является их совместимость с полипропиленовыми трубами по диаметру. На каждом фитинге наносится маркировка, где указывается их внутренний диаметр. Оно находится в той его части, где не сможет быть испорчена монтажными операциями и всегда будет видна. Она указывает, труба с каким наружным диаметром может с ней стыковаться.

Толщина стенок

Если с диаметрами все просто, то с прочностными характеристиками дело обстоит несколько сложнее. Дело в том, что даже при равных размерах входных отверстий, две полипропиленовые детали могут быть рассчитаны на разное давление. Поэтому при выборе фитинга нужно особо обращать внимание на толщину стенок, расчетное давление, на которое он рассчитан. Эти показатели должны быть не ниже, чем у подсоединяемой трубы. Раньше указывались лишь значение расчетного давления6 PN10, PN20... Однако с течением времени, развитием технологии изготовления подобная маркировка себя изжила. Поэтому производители внедрили другую маркировку: SDR, S.

SDR – это стандартное размерное соотношение и численно оно равно отношению наружного диаметра к толщине стенок. Чем больше этот коэффициент, тем на меньшее давление он рассчитан.

S – трубная серия, к которой трудно подобрать какую-то размерную аналогию. Она вычисляется по специальной формуле и имеет ту же закономерность, SDR: большее значение S соответствует меньшему значению давления.

Теперь понятно, что эти коэффициенты бывают разными при одинаковом диаметре. Поэтому при выборе фитинга нужно ориентироваться на их значение: оно должно быть таким же, что у полипропиленовой трубы, либо ниже. Тогда трубопроводная система не будет иметь «слабых мест» и прослужит значительно дольше.

Как подобрать фитинги для полипропиленовых труб по размеру: таблица

Для легкости соответствия значений PN, SDR и S можно представить в виде таблицы. Раз уж размеры подчиняются стандарту, то и коэффициенты могут быть только определенными.

Наружный диаметр, мм	SDR 5 (PN25)	SDR 6 (PN20)	SDR 7,4 (PN16)
	Толщина стенок, мм
20	4,1	3,4	2,8
25	5,1	4,2	3,5
32	6,5	5,4	4,4
40	8,1	6,7	5,5
50	10,1	8,3	6,9
63	12,7	10,5	8,6
75	15,1	12,5	10,3
90	18,1	15	12,3
110	22,1	18,3	15,1
125	25,1	20,8	17,1
140	28,1	23,3	19,2
160	32,1	26,6	21,9

Итак, основные нюансы при подборе фасонных изделий озвучены. В нашем интернет-магазине большой выбор фитингов для труб из полипропилена разных брендов -  Ostendorf, Россия и др. Посмотрите!

Кто производит лучшие изделия

Изделия из этого материала на современном строительном рынке представлены достаточно широко. Их выпускают как отечественные, так и зарубежные компании. Если судить по рейтингу продаж, то первое место в списке занимает продукция чешского производителя FV Plast. Эта компания поставляет свои изделия достаточно давно пользуется спросом у покупателей несмотря на довольно высокую стоимость полипропиленовых труб и фитингов. Ее изделия изготавливаются из серого полипропилена марки Hostalen, составляя достойную конкуренцию продукции западноевропейских компаний.

Смотрим видео, о продукции марки  FV Plast:

Второе место в рейтинге можно смело отдавать немецкому производителю Баннигер. Эти полипропиленовые фитинги отличаются высокой пластичностью, что позволяет использовать их даже в системах, прокладываемых на открытом воздухе. Они значительно лучше переносят промерзание и по этому параметру превосходят все существующие на рынке модели. Столь высокие эксплуатационные характеристики обеспечиваются строгим контролем качества сырья и процесса изготовления. Есть на рынке и фитинги для полипропиленовых изделий отечественного или китайского производства, цена на которые значительно ниже. Но и качество таких фитингов значительно уступает продукции зарубежных компаний. Поэтому не стоит приобретать дешевые детали, они не смогут обеспечить надежной и длительной работы вашей системы водоснабжения.

Рекомендации по установке

Соединение таких элементов с трубой выполняется с помощью специального оборудования. Отрезок подводки  возле места будущего соединения оплавляется снаружи низкотемпературным паяльником. Тот же самый процесс, только внутри происходит и с фитингом. Далее обе детали совмещаются, а спустя несколько секунд получается монолитное прочное соединение.

Смотрим видео, секреты монтажа:

Но при выполнении этого процесса рекомендуем обращать внимание на следующие нюансы:

• Паяльник должен иметь регулятор температуры, поскольку для сварки полипропиленовых изделий она не должна превышать 260°C;
• С фитинга должна быть снята внутренняя фаска, а на торце трубы – наружная;
• Совмещение деталей следует выполняться направленным по оси движением.

Только соблюдение всех этих требований, а также соответствие полипропиленовых труб и фитингов ГОСТам позволит получить прочное и абсолютно герметичное соединение.

Заключение

Большое разнообразие видов полипропиленовых фитингов позволяет выполнять системы водоснабжения практически любой конфигурации. Этот аспект, а также низкая цена делает полимерные изделия идеальным вариантом для организации водоснабжения или отопления в собственном доме.
