Инсталляция Alcaplast для унитаза с Белой клавишей смыва

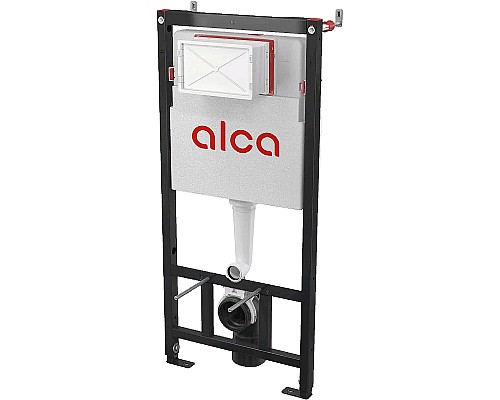

Инсталляция Alcaplast для унитаза.

Скрытая система инсталляции для сухой установки (для гипсокартона) применяется при реконструкции ванных комнат в панельных домах, для установки между двумя стенами. Инсталляция для пола с толщиной стяжки 0-200 мм, для подвесного унитаза с интервалом крепления 180 мм или 230 мм.

Характеристики:

• Для подвесных унитазов.
• Для монтажа к несущей стене или в гипсокартонную конструкцию.
• Для пола с толщиной стяжки 0 – 200 мм с возможностью регулировки.
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм.
• Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей или к несущей стене.
• Содержит дозатор таблеток для унитаза.
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм.
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla.
• Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах.
• Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции.
• Возможность установки кронштейна с переходом DG1/2, для подключения сиденья-биде или бидетты.
• Двойной смыв, независимо регулируемый, с гигиеническим резервом.
• Подходит для установки пневматического или сенсорного смыва.
• Совместима со всеми кнопками управления Alcaplast.
• Возможность сервиса без использования инструментов.
• Подвод воды к задней стенке бачка или вверху бачка.
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100 процентов герметичность.
• Крышка сервисного отверстия облегчает монтаж и защищает от влаги и грязи.

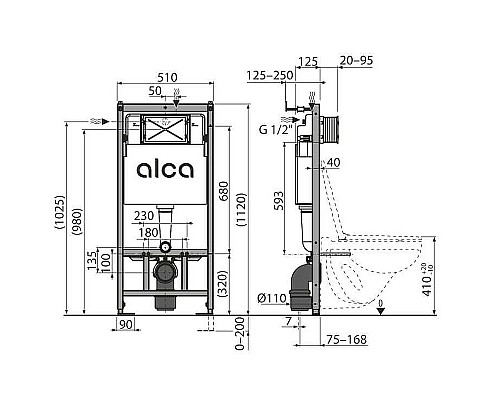

• Регулируемые выдвижные ноги в диапазоне 0 – 200 мм.
• Монтажная глубина рукава регулируется от 20 до 95 мм.
• Монтажная глубина – 125 мм, со стоковым коленом – 160 мм.
• Подвод воды к задней стенке бачка или вверху бачка с помощью монтажных отверстий G1/2.
• Рабочий диапазон давления: 0,05 – 0,8 МПа.
• Рекомендуемый диапазон давления: 0,3 – 0,5 МПа.
• Большой смыв: 6 – 9 л.
• Малый смыв: 2,5 – 3,5 л.
• Стандартные настройки большого смыва: 6 л.
• Стандартные настройки малого смыва: 3 л.
• Гигиенический резерв: 3 л.
• Объем воды в бачке: 9 л.
• Несущая способность 400 кг.

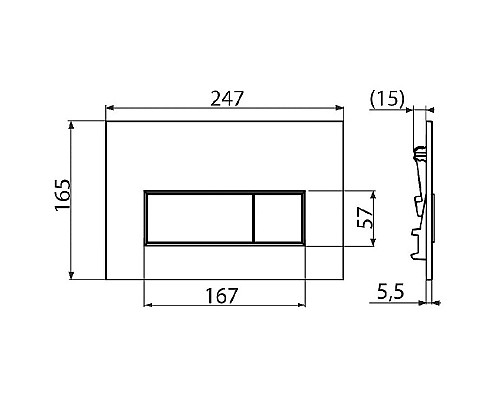

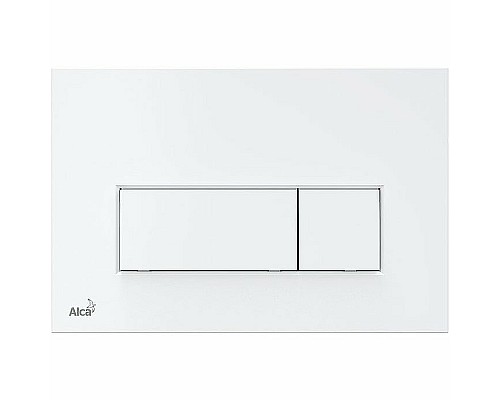

Клавиша смыва:

• Материал: пластик.
• Цвет: белый.
• Размеры (ШхВхГ): 247х165х6 мм.
• Управление: механическое.
• Режим слива воды: две кнопки (эконом).

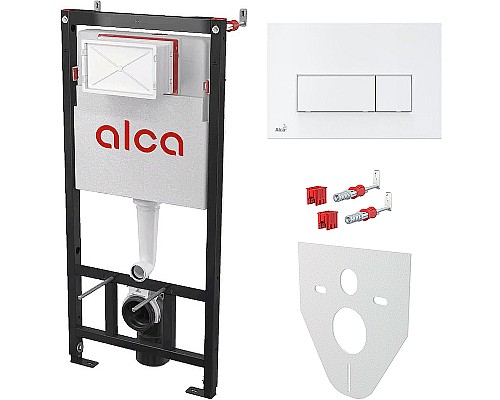

В комплекте поставки.

• Инсталляция:
• бачок с впускным и сливным механизмом,
• самонесущая рама,
• резьбовое соединение 1/2 для подвода воды со встроенным угловым вентилем Schell 1/2–3/8,
• толкатели механизма 2 шт,
• монтажный набор: шуруп диаметром 8×60 – 4 шт., дюбель диаметром 12 – 4 шт.,

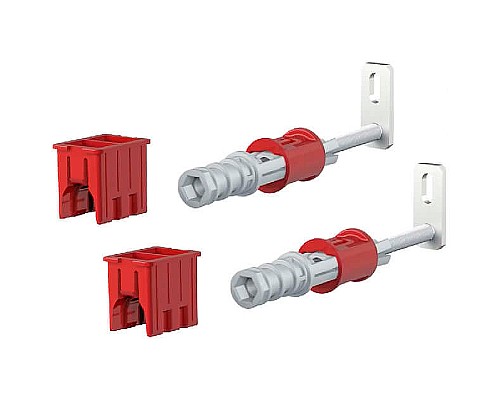

• крепежный материал для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.,
• стоковое колено HT90/110, полипропилен,
• прокладка, патрубок полипропилен, манжета,
• прокладка, патрубок полипропилен, уплотнение патрубка,
• монтажный комплект крышек для защиты технических отверстий при установке системы,
• рукав сервисного отверстия легко укорачивается, в комплекте 4 шурупа для его крепежа,

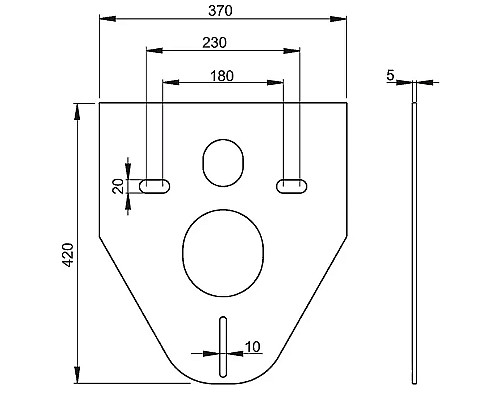

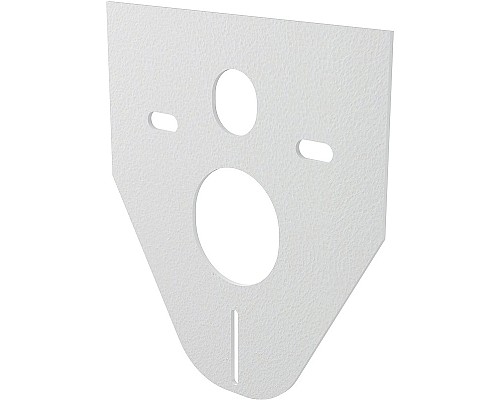

• шумоизоляция M91.
• Клавиша смыва Thin M570.
