Заземление ванны в квартире

Заземление ванны и сантехники: безопасность в ванной комнате

Почему заземление ванной критически важно

Ванная комната - помещение с повышенной влажностью (70-80%), что снижает сопротивление тела человека до 1-2 кОм (в сухом помещении - 50-100 кОм). При неисправности электроприбора (бойлер, стиральная машина, полотенцесушитель) на корпусе и металлических частях сантехники может появиться опасное напряжение. По статистике, 30% бытовых электротравм происходит в ванной комнате. Ток 30-50 мА вызывает мышечные судороги (невозможно отпустить источник), ток 100 мА приводит к фибрилляции желудочков сердца. Заземление снижает сопротивление контура до 4-10 Ом, обеспечивая безопасный путь для тока при утечке. Своевременное заземление стоит 2000-5000 рублей (материалы и работа), что в 10-20 раз дешевле возможного ущерба от травмы или затопления.

Нормативные требования по заземлению (ПУЭ)

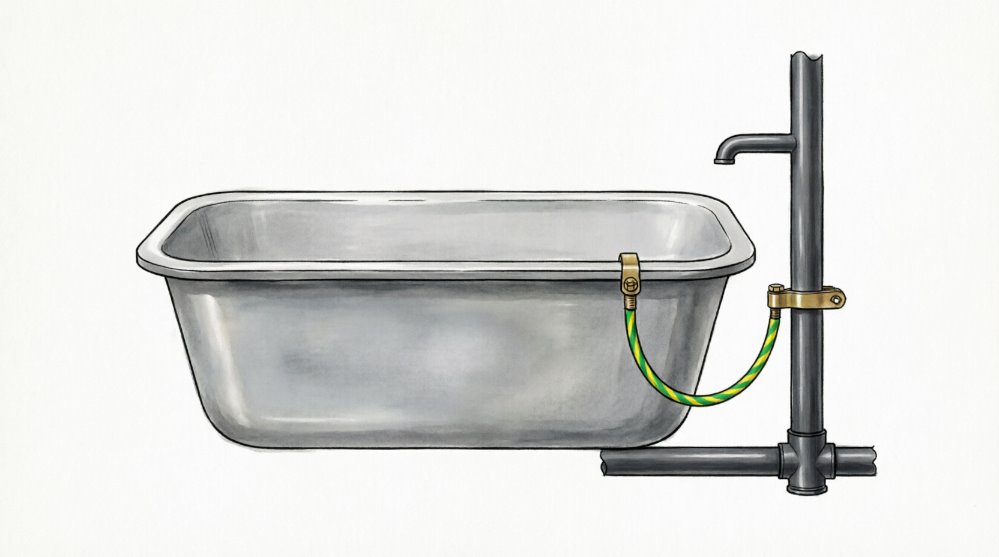

Согласно ПУЭ (Правила устройства электроустановок), пункт 7.1.55, металлические корпуса ванн и душевых поддонов должны быть соединены с металлическими трубопроводами с помощью медного провода сечением не менее 6 мм². Требование касается чугунных, стальных и акриловых ванн (акриловая ванна устанавливается на металлический каркас). Также заземлению подлежат: стиральные машины, бойлеры, полотенцесушители, гидромассажные ванны (джакузи), металлические раковины и смесители. Нарушение требований ПУЭ - административное нарушение (штраф до 5000 рублей для граждан, до 20000 рублей для должностных лиц). При несчастном случае отсутствие заземления является отягчающим обстоятельством.

Причины появления напряжения на сантехнике

Неисправность бытовых электроприборов

Наиболее частая причина (60% случаев) - пробой ТЭНа на корпус в бойлере или стиральной машине. При пробое изоляции фаза (220В) попадает на корпус прибора, а через заземление (или металлические трубы) - на ванну, раковину, смеситель. Признаки: "пощипывание" при касании крана или ванны, искрение при поднесении металлического предмета. Диагностика: отключите по очереди все приборы. Если после отключения определенного прибора напряжение исчезло - неисправность найдена. Требуется замена ТЭНа (500-1500 рублей) или ремонт прибора. При отсутствии заземления риск поражения током возрастает в 5-10 раз. Все мощные приборы (более 1 кВт) должны быть заземлены.

Блуждающие токи и гальваническая коррозия

Блуждающие токи возникают при утечке электроэнергии в систему отопления или водоснабжения из поврежденной проводки соседей. Признаки: коррозия металлических труб, полотенцесушителя, электролиз (темные пятна на металле). Гальваническая коррозия возникает при контакте двух разнородных металлов (медь и сталь, латунь и чугун) в присутствии воды (электролита). Это приводит к разрушению металла за 2-5 лет. Решение: установка диэлектрических вставок (пластиковые муфты) на стыках разнородных металлов, заземление всех металлических элементов. Для полотенцесушителя из нержавейки заземление обязательно (иначе срок службы сокращается в 3-5 раз).

Отсутствие заземления в доме

В домах старой постройки (хрущевки, брежневки) часто отсутствует отдельный защитный проводник PE. Система заземления TN-C - нулевой рабочий и защитный проводники объединены. При обрыве нуля или перекосе фаз на корпусах приборов появляется опасный потенциал. Решение: замена системы на TN-C-S (разделение PEN проводника) силами управляющей компании или установка индивидуального контура заземления в квартире (согласование с УК). Стоимость работ - 10000-30000 рублей. Для частного дома обустройство контура заземления обязательна (сопротивление не более 4 Ом). Стоимость контура - 5000-15000 рублей. Экономия на заземлении приводит к риску поражения током и отказу в страховых выплатах при несчастном случае.

Способы заземления ванны и сантехники

Система уравнивания потенциалов (СУП)

СУП - наиболее эффективное решение для ванной комнаты. Объединяет в единый контур: металлические корпуса ванны, раковины, смесителя, полотенцесушителя, трубы водопровода и отопления, заземляющие контакты розеток. Соединение - медным проводом сечением 4-6 мм² (желто-зеленый). Контур подключается к главной заземляющей шине (ГЗШ) в электрощитке. Преимущества: выравнивание потенциалов между всеми металлическими частями (исключает разность напряжений). Применяется в новых домах по ПУЭ-7. Стоимость материалов - 2000-5000 рублей. Рекомендуется для всех типов ванных комнат, особенно с металлическими трубами.

Заземление через корпус ванны

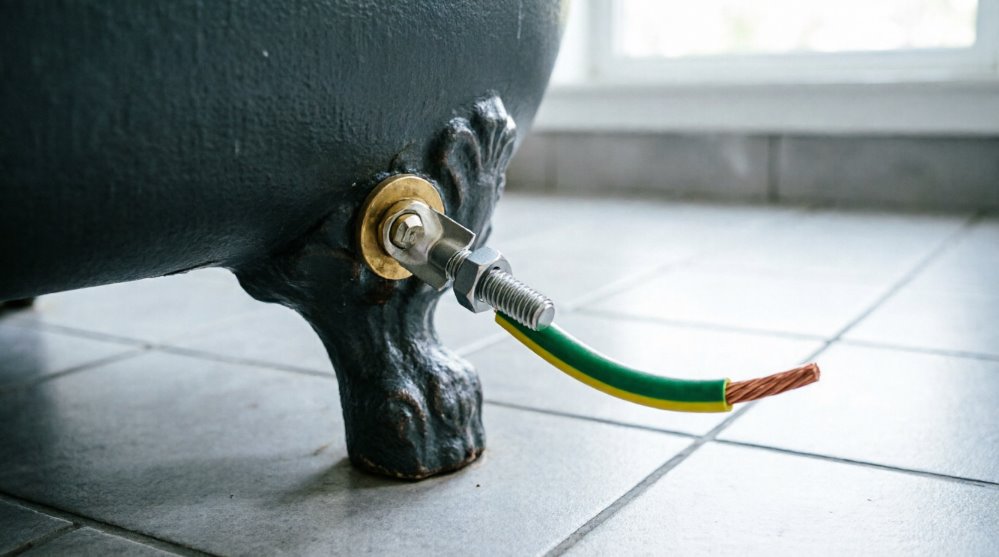

Порядок заземления чугунной или стальной ванны: 1) Найдите на корпусе ванны специальный лепесток (приваренная пластина с отверстием). 2) Если лепестка нет - просверлите отверстие диаметром 5-6 мм в металлической части (в утолщении или ножке). 3) Зачистите место соединения до металла (удалите краску, эмаль). 4) Присоедините медный провод сечением 6 мм² с помощью болта М6, гайки и шайб. 5) Проложите провод к коробке уравнивания потенциалов (КУП). 6) Подключите провод к шине заземления в КУП. Важно: не подключайте заземление к съемным ножкам (отсутствует надежный контакт). Для старых ванн без лепестка используйте хомут вокруг ножки.

Заземление акриловой ванны и джакузи

Акриловая ванна устанавливается на металлический каркас - именно его необходимо заземлять. Порядок: 1) Найдите на каркасе специальный лепесток с отверстием. 2) Зачистите место соединения. 3) Присоедините медный провод сечением 6 мм². 4) Подключите провод к КУП. Для джакузи (гидромассажной ванны): обязательна отдельная линия с УЗО (10-30 мА), автомат на 16-25 А, заземление через розетку с контактом PE. Розетка должна быть влагозащищенной (IP44), на расстоянии не менее 60 см от ванны. Кабель - медный, трехжильный (фаза, ноль, земля), сечением 2.5-4 мм². Монтаж джакузи лучше доверить профессионалу.

Сравнение способов заземления в ванной комнате

Часто задаваемые вопросы о заземлении ванны

Материалы и инструменты для заземления

Необходимые материалы

Для заземления ванны потребуются: медный провод (сечение 6 мм², желто-зеленый) - длина зависит от расстояния до щитка; коробка уравнивания потенциалов (КУП) - пластиковая или металлическая; болт М6 с гайкой и шайбами (для крепления к ванне); хомуты для труб (если заземляете полотенцесушитель); УЗО (10-30 мА, 16-25 А) - для защиты всей ванной комнаты; клеммные колодки (для соединения проводов). Для старой ванны без лепестка - дрель и сверло по металлу (диаметр 5-6 мм). Для заземления через стояк - мощный паяльник или сварочный аппарат (для присоединения к трубе). Все материалы должны быть сертифицированы (соответствие ГОСТ).

Инструменты для электромонтажа

Набор инструментов: индикаторная отвертка (для проверки наличия напряжения); мультиметр (для измерения напряжения и сопротивления); отвертки (плоская и крестовая); пассатижи; кусачки; разводной ключ (для гаек); дрель (для сверления отверстий в ванне); перфоратор (для штробления стен под провод); уровень (для аккуратной прокладки провода); фонарик (для работы в темных углах). Важно: все инструменты должны иметь диэлектрические рукоятки (изоляция до 1000В). При работе с электричеством обязательно отключайте напряжение на вводе в квартиру (автомат). Перед началом работ повесьте предупреждающую табличку на щиток.

Заключение

Ключевые правила безопасности в ванной комнате

Итоговые рекомендации по заземлению ванны и сантехники: 1) Заземляйте все металлические элементы (ванну, раковину, смеситель, полотенцесушитель). 2) Используйте медный провод сечением не менее 6 мм² (желто-зеленый). 3) Установите УЗО (10-30 мА) на линии ванной комнаты - оно спасет жизнь при утечке тока. 4) Объедините все заземляющие провода в коробке уравнивания потенциалов (СУП). 5) Для джакузи и стиральной машины - отдельная линия с УЗО и автоматом. 6) В частном доме обустройте контур заземления (сопротивление не более 4 Ом). 7) Регулярно (раз в 2-3 года) проверяйте целостность заземления (вызовите электрика). 8) Не экономьте на безопасности - стоимость заземления (2000-5000 рублей) несопоставима с ценой здоровья и жизни. При отсутствии заземления риск поражения током в ванной возрастает в 5-10 раз. Сделайте правильный выбор - обеспечьте безопасность своей семьи.
