Как крепить полотенцесушитель к стене

Бороться с повышенной влажностью в ванной комнате можно разными способами, но эффективнее и практичнее всего установить змеевик. На нем часто сушат белье, поэтому и называют полотенцесушителем. Конструкция занимает мало места, и для регулировки температуры внутри комнаты она не заменима. Стандартное крепление для полотенцесушителя – кронштейн, но зафиксировать конструкцию можно и другими способами.

Варианты подключения

Чаще всего водяные полотенцесушители подключают к трубам ГВС (горячего водоснабжения). Однако в частных коттеджах и домах с индивидуальным отоплением до сих пор встречается такая схема, при которой полотенцесушитель врезают в контур отопления. С одной стороны такую технологию установки можно назвать удобной и достаточно экономичной, однако в тёплое время года, когда автономный обогрев не нужен и отключается, соответственно не работает и полотенцесушитель в ванной.

Ещё один вариант – подключение полотенцесушителя к системе индивидуального ГВС, работающего с бойлером косвенного нагрева с автоматической циркуляцией. Независимо от выбранной схемы подключения трубы, могут использоваться разные варианты монтажа.

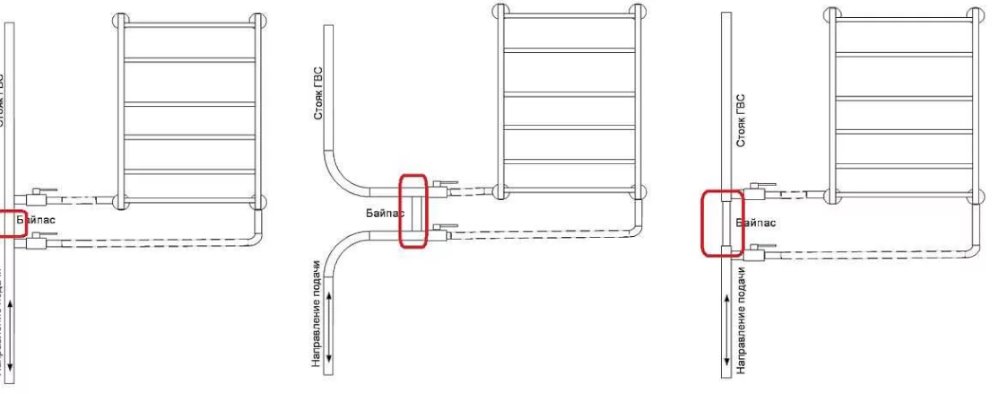

Рекомендуемые схемы подключения

Как правильно установить полотенцесушитель в ванной ? Этот вопрос можно часто услышать от многих владельцев домов и квартир, желающих, чтобы ванная комната была тёплой и сухой на протяжении круглого года, независимо от наличия или отсутствия отопления (индивидуального или централизованного).

[products (8284,8305,8308,8300,8877)]

Как уже было сказано, в прошлом, стандартные схемы, по которым устанавливали полотенцесушители в ванной, соответствовали схеме циркуляционного стояка ГВС. Подобная система никак не влияла на работоспособность всей сети, так как диаметры змеевика и трубы стояка совпадали. В том случае, если ванная оборудована по такой схеме, к минимуму сводится гидравлическое сопротивление в сети даже тогда, когда магистраль удлинена. До тех пор, пока по системе курсирует разогретый теплоноситель, установленный в ванной полотенцесушитель, будет теплым.

Предпочитаемой считается такая схема, при которой полотенцесушитель в ванной устанавливают, используя боковое или диагональное подключение трубы. Подобная схема может считаться универсальной и успешно работает при монтаже приборов типа «лесенка», не нуждающихся в зауживании байпаса. Труба, подключаемая подобным методом, не нуждается в каком-либо смещении или заужении и не зависит от общего напора горячей воды по стояку.

Общие правила

• При врезке в стояк нижняя точка трубы полотенцесушителя в ванной должна находиться ниже самого нижнего патрубка подключения.
• Независимо от того, какую планировку имеет ванная, конструкция участков подводки не допускает каких-либо изгибов. В противном случае все имеющиеся изгибы будут собирать воздух и тем самым препятствовать естественной циркуляции теплоносителя по контуру.
• Хотите установить полотенцесушитель правильно? Используйте трубы с диаметром не менее 20 мм (ДУ 20).
• Специалисты рекомендуют устанавливать трубы в ванной, используя слой термоизоляционного материала. В том случае, если труба полотенцесушителя монтируется скрытым способом (в прорезанном в стене штрабе), теплоизолировать контур нужно в любом случае.

Преимущества бокового подключения

• Есть возможность видоизменения системы в том случае, если трубу подводки необходимо расположить по-другому.
• Эффективность прибора, а также его работоспособность не ухудшается при любом направления подачи воды.

[products (14190,14201,14212,14194,80359)]

При этом нужно понимать, что при схеме врезки «с уступом» (как показано на последнем рисунке), полотенцесушитель будет в большинстве случаев требовать дополнительного монтажа воздухоотводчика.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части сушилки для полотенец вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

Совсем неверно

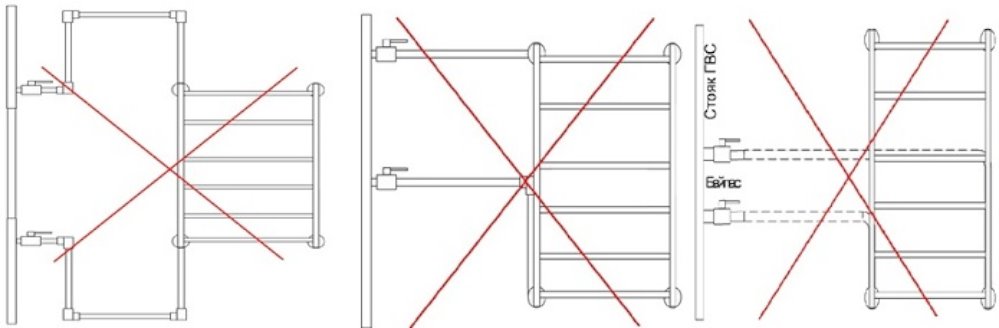

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Любопытное подключение с теплообменником

Некоторые пользователи положительно отзываются об изолированных от магистрали конструкциях с теплообменником. Решение представляет герметичную нержавеющую рубашку, одетую на магистральную трубу, к царге присоединяют полотенцесушитель.

Внутрь замкнутого контура заливают дистиллированную воду, смешанную с антифризом в пропорции 10:1. Жидкость, отделенная стенками, нагревается от теплопередачи, происходит естественная циркуляция.

Плюсы конструкции:

• Стабильный водообмен, не зависящий от давления магистрали.
• Аппарат не зарастает.
• Снять для обслуживания, замены можно в любой момент, краны для отключения не нужны, достаточно слить жидкость.
• Температурная саморегуляция: с нагревом воздуха поток замедляется, теплоотдача снижается и наоборот.
• Исключена вероятность залить соседей из-за поломок арматуры, соединений.

Среди недостатков:

• Необходимость слесарных, сварочных операций.

Резка заготовок

Сварка теплообменника

• Посредственный КПД. Площадь теплообмена ограничена высотой рубашки, разница температур нагревающей и нагреваемой сред более 10 градусов.

• Пластиковый стояк плохо подходит для устройства по причине низкой теплопроводности.
• Магистральная вода ниже 50˚C не разогреет теплообменник до приемлемых значений

Фактическая термограмма

Пожалуй, разумно потратиться на качественный армированный полипропилен, фитинги и арматуру.

[products (13683,14028,14057,14034,13951)]

Заключение

Подбирая тип крепления для сушилке полотенец, нужно учитывать и его конструкцию, и место установки, и способ подключения к коммуникациям. Особых сложностей здесь не предвидится, но новичкам будут очень полезны приведенные выше инструкции в этой статье.
